Podtorze i nawierzchnia torowa – fundamenty trwałej infrastruktury szynowej

Od gruntu po szynę – jak działa konstrukcja torowiska

Podtorze i nawierzchnia torowa tworzą złożony układ konstrukcyjny, którego zadaniem jest zapewnienie trwałości, stabilności i bezpieczeństwa transportu szynowego. To właśnie ich stan techniczny w największym stopniu decyduje o niezawodności całej infrastruktury oraz o kosztach jej eksploatacji.

Znaczenie podtorza dla stabilności i bezpieczeństwa torowiska

Podtorze stanowi fundament konstrukcji torowiska. Składa się z przygotowanego gruntu rodzimego oraz warstw wzmacniających i ochronnych, które umożliwiają równomierne przenoszenie obciążeń od ruchu pociągów, tramwajów lub składów metra. Jego głównym zadaniem jest stabilizacja układu torowego oraz odporność na zmienne warunki atmosferyczne i wodne. Według analiz od jakości podtorza zależy nawet 60% trwałości całego toru, ponieważ wszelkie deformacje gruntu bezpośrednio wpływają na geometrię toru i bezpieczeństwo eksploatacji.

Co kryje się pod szynami?

Konstrukcja podtorza obejmuje kilka warstw o zróżnicowanych funkcjach:

• warstwę ochronną, zabezpieczającą konstrukcję przed czynnikami atmosferycznymi i zanieczyszczeniami;
• warstwę filtracyjną, umożliwiającą skuteczne odprowadzanie wody i zapobiegającą migracji cząstek gruntu;
• warstwę mrozoochronną, przeciwdziałającą wysadzinom mrozowym;
• warstwę nośną, która rozkłada obciążenia na grunt rodzimy i utrzymuje geometrię toru.

W przypadku podłoży słabonośnych konieczne bywa ich wzmocnienie lub całkowita wymiana. Normy eksploatacyjne w Polsce wymagają, aby moduł odkształcenia podtorza dla linii o dużym natężeniu ruchu wynosił co najmniej 120 MPa, co ogranicza osiadania i zapewnia równomierne przenoszenie obciążeń.

Tradycja kontra technologia – współczesne rozwiązania torowe

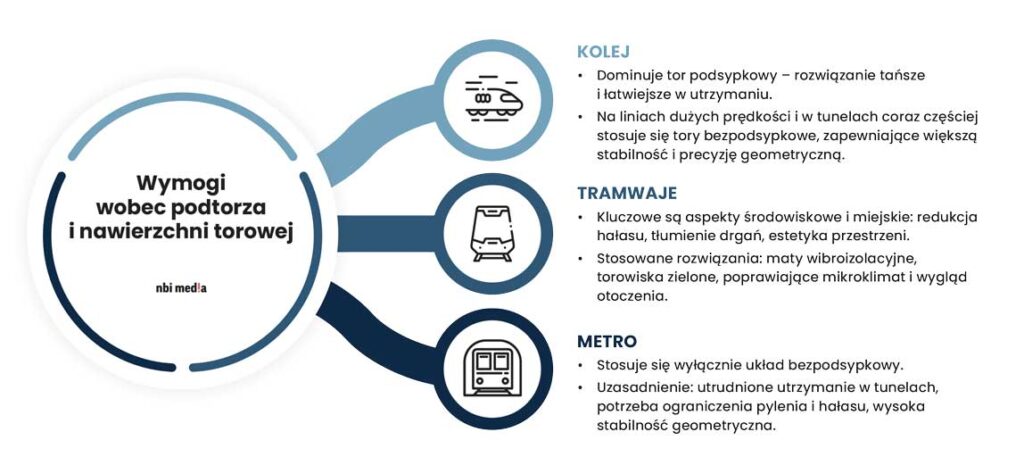

Najstarszym i wciąż najczęściej stosowanym rozwiązaniem jest tor podsypkowy – ekonomiczny i łatwy w naprawie, lecz wymagający regularnych prac utrzymaniowych. Alternatywą są tory bezpodsypkowe, w których szyny mocowane są do prefabrykowanych płyt betonowych. Układy te charakteryzują się większą stabilnością i dłuższym cyklem życia (50–60 lat), choć ich wykonanie wiąże się z wyższym kosztem początkowym i większą wrażliwością na błędy projektowe.

Tory nowej generacji – konstrukcja i technologie komfortu jazdy

O komforcie jazdy, poziomie hałasu, bezpieczeństwie i trwałości całego układu torowego w największym stopniu decyduje nawierzchnia torowa. Jej konstrukcja musi być nie tylko wytrzymała, ale również odporna na zmienne warunki atmosferyczne i dynamiczne obciążenia wynikające z intensywnej eksploatacji.

Jak działa tor – kluczowe funkcje nawierzchni szynowej

Nawierzchnia torowa pełni kilka podstawowych funkcji. Przede wszystkim odpowiada za przenoszenie obciążeń – siły pionowe i poziome od kół pojazdów szynowych przekazywane są przez szyny, podkłady i podsypkę na podtorze.
Kolejną funkcją jest prowadzenie kół, dzięki czemu geometria toru utrzymuje właściwy rozstaw i kierunek jazdy, minimalizując ryzyko wykolejenia. Równie istotna jest zdolność utrzymania trwałości geometrii, ponieważ nawierzchnia musi zachować swoje parametry nawet przy milionach cykli obciążeń. Dla porównania, linia kolejowa o średnim natężeniu ruchu poddawana jest ponad 20 mln obciążeń osiowych rocznie.

Anatomia toru

Do podstawowych elementów nawierzchni należą szyny, podkłady, złączki i rozjazdy. Szyny będące elementami stalowymi, po których toczą się koła pojazdów, przenoszą zarówno obciążenia pionowe, jak i poziome, utrzymując kierunek jazdy. W Polsce najczęściej stosuje się profile 60E1 na liniach kolejowych oraz 49E1 w torach tramwajowych. Ich trwałość sięga od 25 do 40 lat w zależności od rodzaju ruchu i intensywności eksploatacji.

Podkłady podpierają szyny, utrzymują ich rozstaw i przekazują obciążenia na podsypkę lub płytę betonową. Obecnie dominują podkłady betonowe sprężone, które zastąpiły dawniej stosowane drewniane i stalowe rozwiązania. Złączki i mocowania łączą szyny z podkładami, zapewniając odpowiednią sprężystość, izolację elektryczną oraz tłumienie drgań. Szczególną rolę w układzie torowym odgrywają rozjazdy – najbardziej złożone elementy nawierzchni, umożliwiające zmianę kierunku jazdy lub przejazd z jednego toru na drugi. Ze względu na swoją konstrukcję wymagają wyjątkowej precyzji wykonania i regularnej konserwacji.

Ciszej i płynniej

W nowoczesnych torowiskach coraz częściej stosuje się systemy szyn bezstykowych (continuous welded rail – CWR), w których poszczególne odcinki szyn są trwale zespawane w ciągły tor. Rozwiązanie to eliminuje złącza dylatacyjne, redukuje hałas i drgania oraz poprawia komfort jazdy i trwałość nawierzchni. Jednocześnie wymaga rygorystycznych procedur montażowych oraz skutecznej kompensacji wydłużeń termicznych.

Rozwijane są systemy tłumienia hałasu i drgań – od mat wibroizolacyjnych pod torowiskiem, przez elastyczne przekładki podszynowe, po osłony boczne i tłumiki szynowe. Technologie te skutecznie ograniczają przenoszenie drgań na otoczenie, zwiększają trwałość elementów toru i podnoszą komfort eksploatacji infrastruktury szynowej.

Tory pod miastem i w mieście – technologie tramwajowe i metra

Infrastruktura tramwajowa i metra wymaga rozwiązań dostosowanych do warunków miejskich oraz dużych obciążeń dynamicznych. W nowoczesnych torowiskach tramwajowych oprócz klasycznych rozwiązań podsypkowych coraz częściej stosuje się prefabrykowane płyty torowe typu track slab oraz systemy wibroizolacyjne z mat gumowych i elastycznych przekładek, skutecznie redukujące drgania i hałas. Coraz większą popularność zyskują zielone torowiska, które poprawiają estetykę przestrzeni, sprzyjają retencji wód opadowych i ograniczają nagrzewanie powierzchni miejskich. Na odcinkach szczególnie wrażliwych wprowadza się systemy przeciwoblodzeniowe oraz liniowe odwodnienia, zwiększające bezpieczeństwo i trwałość torowiska.

W metrze dominują nawierzchnie bezpodsypkowe, w których szyny mocowane są do prefabrykowanych płyt lub bloków betonowych. Zastosowanie systemów floating slab umożliwia skuteczną izolację drgań, a technologie modułowego montażu przyspieszają układanie torów w tunelach. Coraz częściej wprowadza się również czujniki diagnostyczne i panele dźwiękochłonne, które wspierają utrzymanie infrastruktury i poprawiają komfort pasażerów.

Ewolucja materiałów konstrukcyjnych torowisk

Podstawę współczesnych torowisk nadal stanowią stal, beton i kruszywa, jednak coraz częściej zastępowane są one materiałami o wyższej trwałości i odporności. Szyny produkuje się z niskostopowych stali bainitycznych, a podkłady z betonu sprężonego lub z lekkich, odpornych na korozję kompozytów FRP. Zamiast tradycyjnej podsypki stosuje się mieszanki mineralno-polimerowe lub asfalt porowaty, które pełnią funkcję drenażu i jednocześnie tłumią drgania.

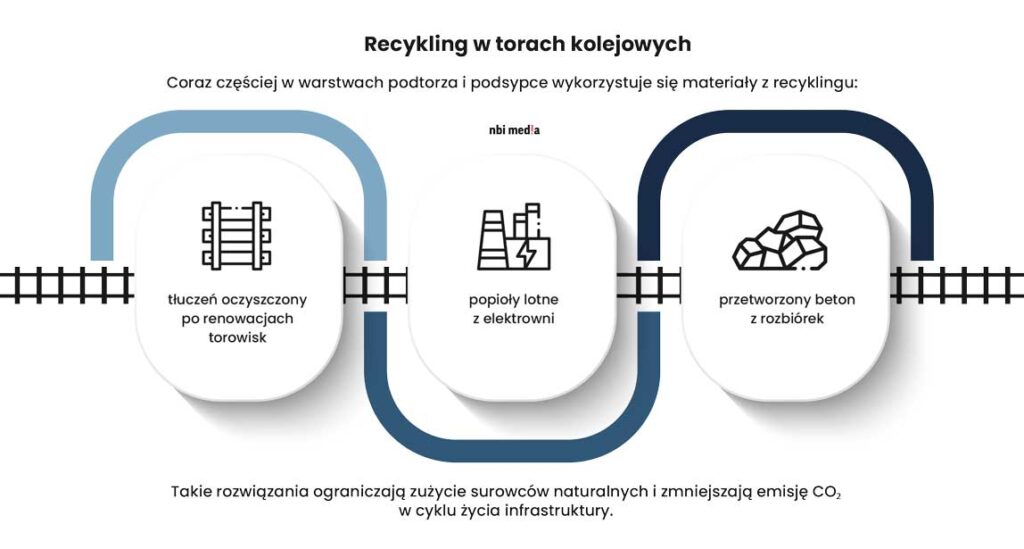

Do jednych z najbardziej innowacyjnych materiałów należą betony wysokowartościowe HPC i UHPC o podwyższonej szczelności i trwałości, a także maty i kompozyty poliuretanowe, ograniczające hałas i wydłużające cykl życia konstrukcji. Coraz częściej wprowadzane są również podkłady z materiałów z recyklingu – tworzyw sztucznych i gumy kolejowej – które ograniczają zużycie betonu i emisję CO₂. W fazie intensywnego rozwoju są materiały samoistnie naprawiające się (self-healing), inteligentne kompozyty z funkcją monitorowania naprężeń oraz powłoki fotokatalityczne, zwiększające odporność konstrukcji na korozję i zabrudzenia. Zdaniem ekspertów to właśnie one staną się podstawą smart track – inteligentnych torowisk nowej generacji.

Budowa torów w fabryce

Rosnące wymagania w zakresie precyzji montażu i skracania czasu realizacji inwestycji przyczyniły się do dynamicznego rozwoju technologii prefabrykacji torowisk. W tym systemie płyty torowe z zamontowanymi szynami i systemami mocowań powstają w zakładach produkcyjnych, a następnie transportowane są na plac budowy i montowane w postaci gotowych modułów. Metoda prefabrykacji skraca czas budowy nawet o 30–40%, ogranicza ryzyko błędów montażowych oraz zapewnia wysoką powtarzalność i jakość wykonania. Rozwiązanie to znajduje zastosowanie przede wszystkim w metrze, tunelach, na estakadach i w nowoczesnych torowiskach tramwajowych, gdzie wymagana jest wysoka stabilność geometryczna, trwałość oraz minimalne utrudnienia w ruchu.

Technologia w służbie stabilności – nowoczesne systemy torowe

Współczesne systemy torowe łączą elastyczne rozwiązania z inteligentnym monitoringiem. Coraz większe znaczenie mają systemy mocowań o zmiennej sztywności, które skutecznie kompensują drgania i obciążenia dynamiczne. W zakresie stabilizacji podtorza wprowadzane są czujniki wilgotności i ugięcia gruntu umożliwiające prognostyczne utrzymanie infrastruktury. Zamiast klasycznych spoiw mineralnych stosuje się materiały o niskiej emisji CO₂, poprawiające parametry nośne gruntu.

Nowoczesne rozwiązania obejmują także inteligentne systemy odwodnienia wyposażone w czujniki przepływu i poziomu wody, które umożliwiają zdalną kontrolę stanu drenażu. Projektowane są torowiska o funkcjach retencyjnych do gromadzenia i kontrolowanego odprowadzania wód opadowych.

W Polsce coraz częściej wdrażane są te nowoczesne technologie torowe. Na modernizowanych liniach kolejowych wprowadza się tory bezstykowe, poprawiające komfort jazdy i redukujące hałas, a w konstrukcjach podtorza stosuje się wzmacniające i filtracyjne geosyntetyki. W warszawskim metrze oraz na nowych odcinkach tramwajowych wykorzystuje się prefabrykowane płyty torowe z elastycznymi systemami mocowań. W Krakowie, Wrocławiu, Gdańsku realizowane są zielone torowiska oraz technologie wibroizolacyjne, które skutecznie ograniczają drgania i poprawiają estetykę miejskiej przestrzeni.

Smart maintenance – cyfrowe podejście do eksploatacji torów

Regularne prace utrzymaniowe mają na celu zachowanie właściwej geometrii torów, skutecznego odwodnienia oraz odpowiednich właściwości nośnych podtorza. Zakres działań obejmuje profilowanie i uzupełnianie podsypki, podbijanie torów przywracające ich pierwotne położenie, a także wymianę zużytych elementów nawierzchni – szyn, podkładów, złączek i rozjazdów. W przypadku torów bezpodsypkowych konserwacja dotyczy głównie kontroli mocowań, szczelności płyt torowych i stanu dylatacji.

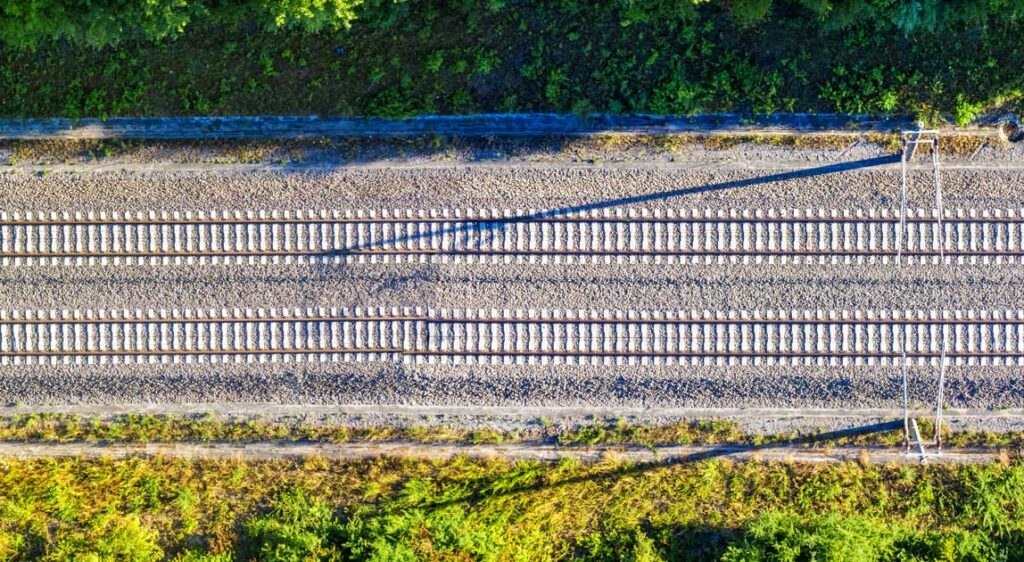

Dynamiczny rozwój technologii pomiarowych umożliwia coraz dokładniejszą ocenę stanu technicznego torowisk. Do pomiaru geometrii torów wykorzystywane są mobilne systemy diagnostyczne, które rejestrują odchylenia w czasie rzeczywistym, a badania zagęszczenia podtorza coraz częściej realizuje się metodą georadarową. Stosowane są również czujniki ugięć dynamicznych i systemy skanowania 3D, umożliwiając wczesne wykrywanie deformacji oraz planowanie działań naprawczych, zanim dojdzie do uszkodzeń konstrukcji. Rozwiązania te wpisują się w koncepcję predictive maintenance – utrzymania prewencyjnego, opartego na danych diagnostycznych.

Eksploatacja torów wiąże się z naturalnym procesem zużycia, zależnym od natężenia ruchu, rodzaju taboru i warunków środowiskowych. Coraz większe znaczenie ma więc planowanie cyklu życia infrastruktury (life cycle management), które polega na podejmowaniu decyzji o naprawach, modernizacji i wymianie elementów na podstawie analizy danych diagnostycznych oraz kosztów w całym okresie użytkowania. Takie podejście redukuje koszty utrzymania nawet o 20–30% i znacząco wydłuża czas eksploatacji toru bez pogorszenia bezpieczeństwa.

Podtorze pod kontrolą – technologie wzmocnień i stabilizacji

Trwałość torowiska w dużej mierze zależy od jakości podtorza. Nawet najlepiej zaprojektowana nawierzchnia nie utrzyma właściwej geometrii, jeśli grunt jest słabonośny, niestabilny lub źle odwodniony. Problemy te szczególnie często występują na terenach nasypowych, zalewowych lub w miejscach o wysokim poziomie wód gruntowych, gdzie konieczne jest wzmocnienie bądź stabilizacja gruntu.

Dobór technologii wzmocnienia uzależniony jest od warunków geotechnicznych. W praktyce stosuje się kolumny żwirowe i betonowe, które przenoszą obciążenia na głębsze warstwy nośne, a także iniekcje cementowe lub żywiczne, pozwalające wzmocnić grunt bez konieczności rozbiórki toru. Coraz powszechniejsze stają się również geokraty i geosiatki, równomiernie rozkładające naciski i zwiększające stabilność podtorza. Rozwijane są metody stabilizacji chemicznej i hydraulicznej z wykorzystaniem cementu, wapna lub popiołów, które poprawiają nośność gruntu przy jednoczesnym ograniczeniu kosztów i emisji CO₂.

W projektach badawczych testowane są czujniki ugięć i wilgotności, monitorujące efektywność wzmocnienia w czasie rzeczywistym. Zastosowanie takich technologii pozwala planować prace utrzymaniowe w sposób prognostyczny i wspiera ideę zarządzania cyklem życia infrastruktury. Stabilizacja podtorza staje się tym samym integralnym elementem długofalowej strategii utrzymania trwałości torowisk i niezawodności całej sieci transportu szynowego.

Podsumowanie

Rozwój infrastruktury szynowej to dziś znacznie więcej niż modernizacja torów – to ewolucja w kierunku inteligentnych, samomonitorujących się systemów, w których inżynieria łączy się z technologią cyfrową. Podtorze i nawierzchnia torowa, niegdyś postrzegane wyłącznie jako elementy konstrukcyjne, stają się obecnie źródłem danych i platformą dla czujników, odgrywając kluczową rolę w ocenie stanu technicznego i efektywności eksploatacji.

Przyszłość kolei, tramwajów i metra to dążenie do równowagi między trwałością a innowacją. Nowe materiały, prefabrykacja, automatyzacja montażu oraz predykcyjne utrzymanie umożliwiają budowę torowisk o wydłużonej żywotności, niższym śladzie środowiskowym i mniejszych kosztach eksploatacji. Jednocześnie coraz większą wagę przykłada się do aspektów ekologicznych – odzysku materiałów, stosowania zielonych torowisk czy systemów retencji wód opadowych.

W najbliższych latach o jakości infrastruktury szynowej decydować będzie nie tylko precyzja wykonania, lecz także zdolność do adaptacji, samooceny i integracji z cyfrowymi systemami zarządzania ruchem. Torowisko przyszłości stanie się inteligentnym i zrównoważonym organizmem – odpornym, ekonomicznym i przygotowanym na wyzwania transportu XXI w.
