Estakada ES-24 na S19 ma gotowy ustrój nośny

Estakada ES-24 na S19 ma prawie 460 m

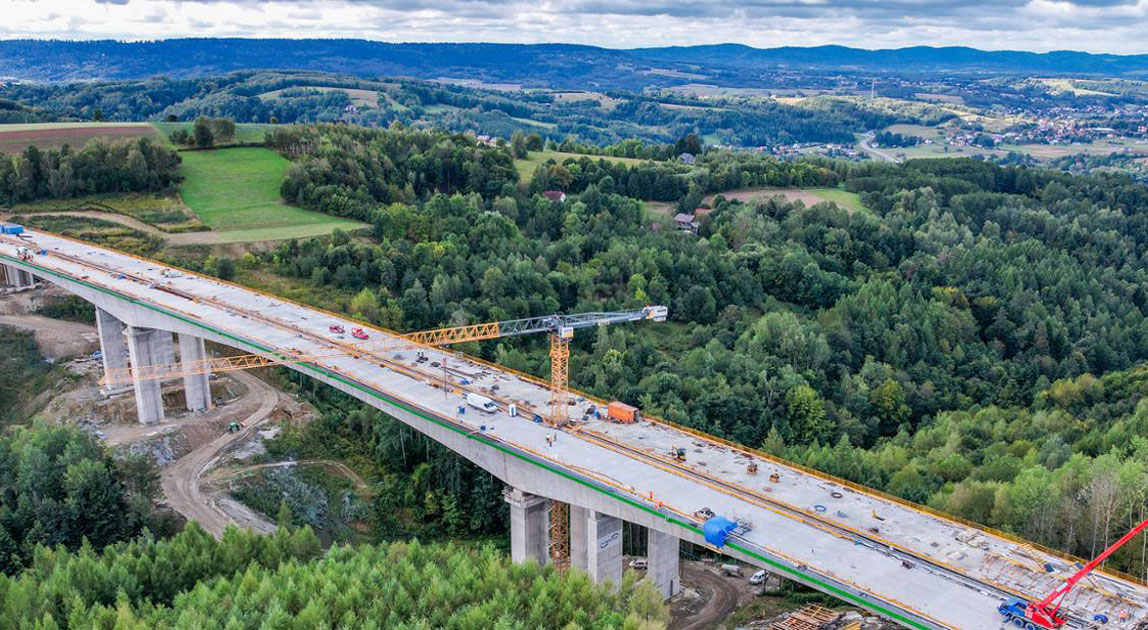

Firma Intercor zakończyła betonowanie ustroju nośnego estakady ES-24, powstającej w pobliżu wzgórza Smokówka w Żarnowej. Jest to drugi pod względem wielkości obiekt inżynierski budowany na odcinku S19 Babica–Jawornik.

Estakada ma blisko 460 m długości i została posadowiona na pięciu podporach. Najwyższa z nich osiąga niemal 30 m. Długość ustroju nośnego odpowiada około 25 pełnowymiarowym boiskom do siatkówki ustawionym jedno za drugim.

Obiekt składa się z dwóch niezależnych konstrukcji nośnych, przeznaczonych dla jezdni prowadzących ruch w przeciwnych kierunkach. Do jego budowy wykorzystano 22 512,20 m³ betonu oraz 3 683 285 kg stali zbrojeniowej.

Ustrój nośny powstał metodą nawisową

Ze względu na ukształtowanie terenu i wysokość podpór ustrój nośny estakady wykonano metodą nawisową, nazywaną również wspornikową. Technologia umożliwia budowę obiektu bez ustawiania rusztowań podpierających konstrukcję od poziomu terenu.

Kolejne segmenty powstawały przy użyciu przesuwnych urządzeń formujących. Po wykonaniu deskowania i zbrojenia segmenty były betonowane po obu stronach podpór.

Prace prowadzono od sąsiadujących podpór w kierunku środka przęsła. Następnie wykonywane po obu stronach części konstrukcji zostały połączone. Metoda nawisowa ogranicza zakres konstrukcji tymczasowych potrzebnych pod estakadą i pozwala prowadzić roboty nad głębokimi dolinami.

Rozpoczyna się montaż wyposażenia estakady

Zakończenie betonowania ustroju nośnego nie oznacza końca prac przy obiekcie. Kolejnym etapem będzie wykonanie jego wyposażenia.

W najbliższych miesiącach zaplanowano montaż kamiennych krawężników, desek gzymsowych oraz barier energochłonnych. Wykonawca przeprowadzi także zbrojenie i betonowanie kap chodnikowych.

Na płycie pomostu powstaną izolacja i nawierzchnia z asfaltu lanego. Estakada zostanie również wyposażona w ekrany przeciwwietrzne. Roboty te przygotują obiekt do końcowych etapów budowy i przyszłego udostępnienia kierowcom.

Roboty mostowe na odcinku przekroczyły 90 proc.

Na odcinku S19 Babica–Jawornik powstaje osiem estakad. Siedem z nich ma już ukończone ustroje nośne. Zaawansowanie wszystkich robót mostowych przekroczyło 90 proc.

Inwestycja obejmuje również pięć wiaduktów drogowych. Dwa z nich zostały już udostępnione kierowcom. W ramach zadania budowane są ponadto cztery przejścia dla zwierząt.
