Technologia, która wspiera inżyniera i projektanta
Nowoczesne systemy monitoringu integrują różne źródła danych – pomiary powierzchniowe, wgłębne, środowiskowe, a także modele BIM. Dane są prezentowane na platformie w formie interaktywnych wykresów i map deformacji oraz modeli 3D, co ułatwia ich analizę i współpracę pomiędzy projektantem, wykonawcą i inwestorem. Dzięki takim rozwiązaniom monitoring staje się elementem szerszej koncepcji digital twin – cyfrowego bliźniaka budowy, w którym obserwacje terenowe zasilają model obliczeniowy w czasie rzeczywistym.
Monitoring budynku Łódzkiego Domu Kultury

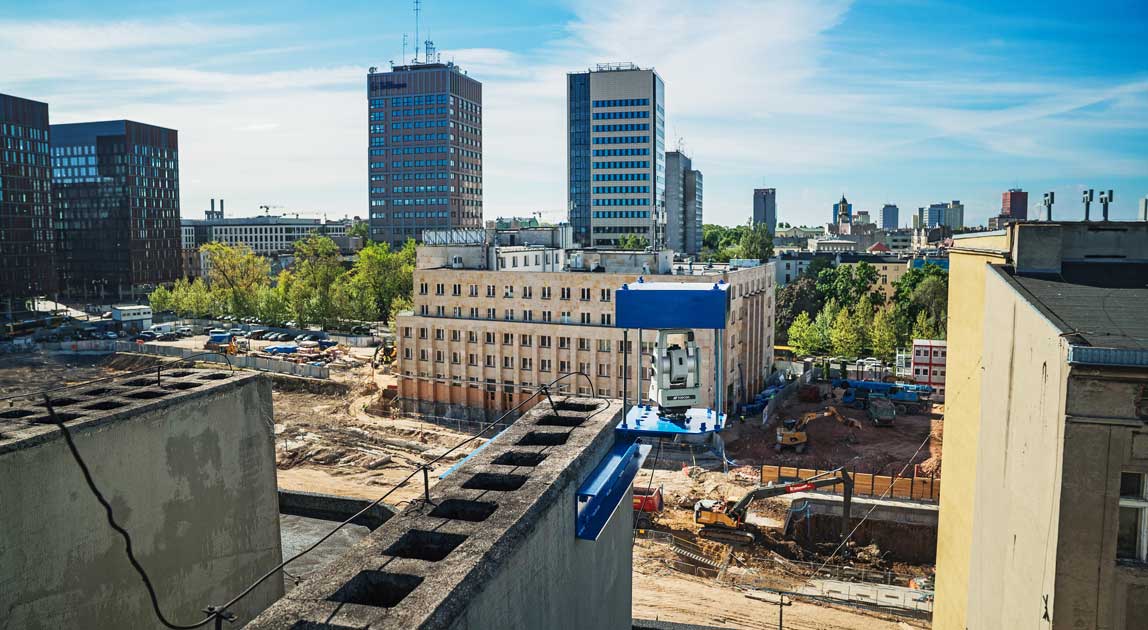

Jednym z przykładów wykorzystania monitoringu do optymalizacji procesów budowlanych jest realizowane przez Keller Polska wzmocnienie fundamentów Łódzkiego Domu Kultury (ŁDK) na potrzeby budowy tunelu kolei dużych prędkości. Budynek, pod którym powstanie komora odbiorcza maszyny TBM, został przez nas objęty ciągłym monitoringiem konstrukcji. System odpowiedzialny za przemieszczenia składa się z automatycznych tachimetrów (AMTS) i pryzmatów pomiarowych, łat niwelacyjnych, reperów oraz szczelinomierzy. Umożliwiają one śledzenie na bieżąco deformacji całej konstrukcji budynku. Wszystkie dane są przesyłane do naszej platformy online – QuickView, gdzie są automatycznie analizowane i archiwizowane.

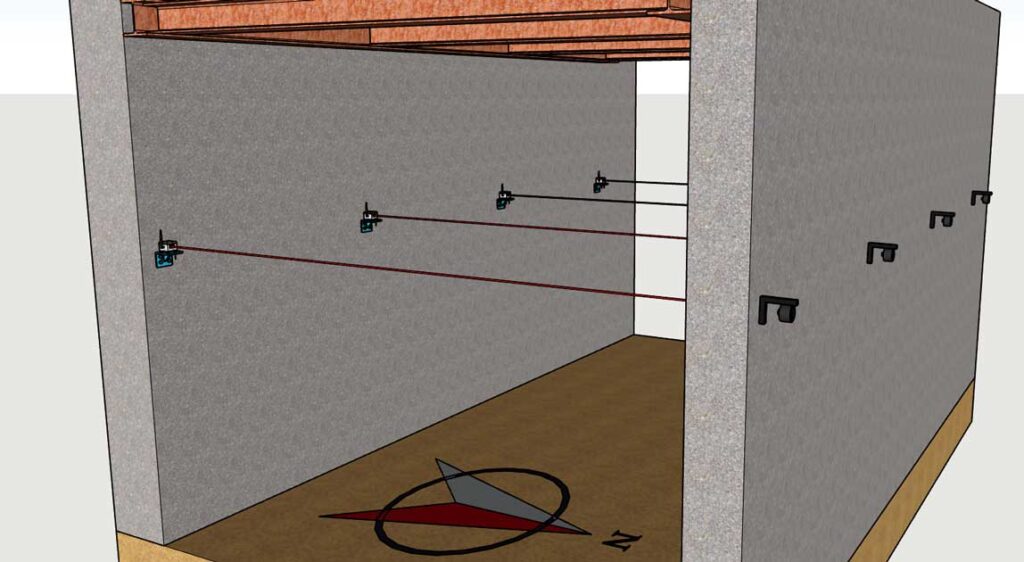

W kluczowej fazie inwestycji obejmującej wyburzenie wielu elementów konstrukcyjnych wdrożyliśmy hybrydowy system monitoringu przemieszczeń ścian budynku. Do realizacji pomiarów wykorzystano zintegrowany system, łączący automatyczne dalmierze laserowe o dokładności 0,5 mm z pomiarami tachimetrycznymi, co pozwoliło uzyskać pełny obraz przemieszczeń konstrukcji w czasie rzeczywistym. Tak zaprogramowany system weryfikował przemieszczenia wewnątrz w odniesieniu do osnowy zewnętrznej.
Na podstawie aktualnych danych pomiarowych wykonawca mógł na bieżąco modyfikować projekt i dostosowywać przyjętą technologię zabezpieczenia budynku, minimalizując ryzyko uszkodzeń konstrukcji.
Wnioski
Doświadczenia z projektu ŁDK potwierdzają, że monitoring oparty na danych pozyskiwanych w sposób automatyczny pozwala skutecznie zarządzać ryzykiem i znacząco ograniczyć błędy projektowe i wykonawcze. Co więcej, zebrane dane stanowią cenne źródło wiedzy dla przyszłych inwestycji w naszym kraju.
Nowoczesny monitoring nie jest już luksusem czy wymogiem kontraktowym – to narzędzie, które realnie wspiera podejmowanie decyzji zarówno w biurze, jak i na placu budowy. Dzięki niemu budownictwo podziemne oraz cała branża budowlana wkraczają w erę pełnej cyfryzacji, w której dane, a nie założenia, stanowią fundament bezpiecznego i ekonomicznego procesu inwestycyjnego.
